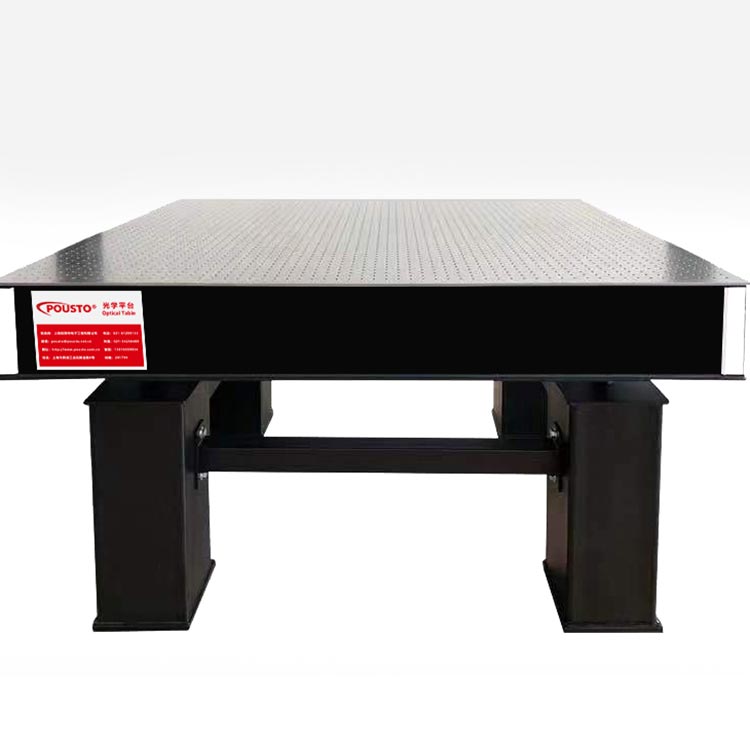

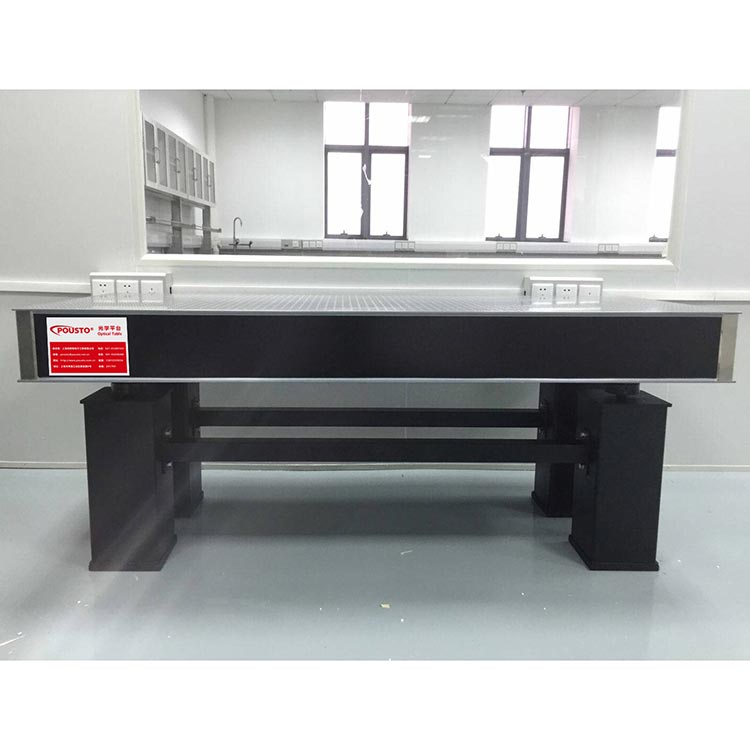

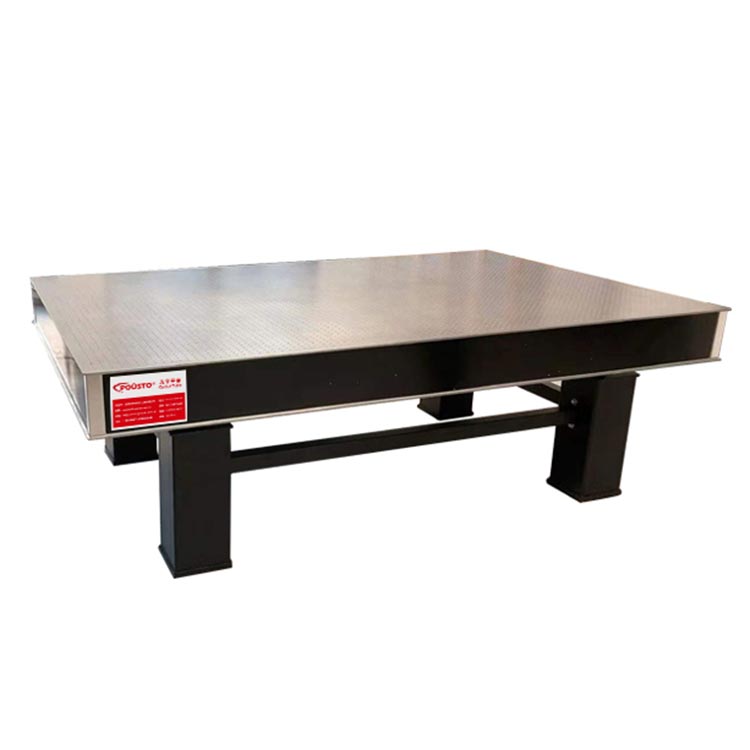

PST-JM精密阻尼隔振光學平臺

佰斯特提供阻尼隔振系列光學平臺結合先進的隔振技術。臺面經過精密加工和迪紋啞光處理，可以保證0.05 mm/㎡的平面度和0.8 μm粗糙度要求。機架根據不同臺面規格分為四支撐與六支撐結構，并由連桿組成剛性結構。機架支撐頂部含有固態橡膠阻尼隔振器，其本身具有一定的阻尼,在共振點附近有較好的抑制共振效果。對中、高頻的振動有較好的隔振效果。

關鍵字：光學平臺 阻尼隔振平臺 精密光學平臺 雙頻隔振平臺

應用領域：

適合于現代光學、物理力學、激光電子、光通訊試驗及儀器搭載等領域應用

產品特點：

Ο 臺板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，表面平面度高。回旋打磨工藝清除毛邊，達到無反射、亞光效果，面板具有M6螺孔，易于固定光學元件。

Ο高分子復合橡膠墊提供對高頻振動的隔振能力。
Ο隔振支撐為優質鋼管焊接而成，整體堅固可靠，可選用安裝標準移動腳輪，方便在工作場所內移動。

Ο獨特的水平調節機構，可以實現輕松水平調節的目的，穩定性能高。

技術參數：

Ο平面度：<?0.05mm/m2
Ο表面粗糙度：<?0.8μm
Ο固有頻率；x方向：3.5Hz～6Hz???y方向：3.5Hz～6Hz
Ο振幅：<?5μm

Ο荷載能力：?臺面布M6螺孔陣距25mm×25mm

產品型號
