在芯片實驗室中，當精密昂貴的芯片從防護盒中取出，放置于臺面上進行測試、封裝或維修時，這一刻便是靜電放電（ESD）風險最高的時刻。全局環境控制為整個空間建立了安全的“大氣層”，而專業級的防靜電工作臺，則是保護芯片在與人員、工具直接交互時的最后一道，也是最關鍵的前沿防線。它絕非一張普通的桌子，而是一個集成了靜電防護、功能模塊和人性化設計的精密系統。POUSTO將為您分點解析其核心價值。

精準的臺面電阻控制：靜電泄放的“核心引擎”

防靜電工作臺臺面是整個防護體系的直接工作面，其電阻性能決定了靜電泄放的效率和安全性。

嚴格的電阻范圍（10^6-10^9Ω）：這一經過科學驗證的范圍是安全釋放靜電的“黃金準則”。電阻低于10^6Ω，電荷釋放過快，存在對敏感元件造成浪涌沖擊的潛在風險；電阻高于10^9Ω，電荷釋放緩慢，會導致靜電荷積聚，失去防護意義。

均勻性與穩定性：優質的防靜電臺面不僅要求初始電阻達標，更要求其表面電阻分布均勻，且在使用壽命內能抵抗磨損、化學試劑濺灑和頻繁清潔，性能保持長期穩定，避免出現局部失效區。

材料的多樣性選擇：根據不同的實驗室需求，臺面材料可分為高分子復合面層、防火板面層以及針對超高潔凈度環境的不銹鋼面層等，它們在滿足基本防靜電指標的同時，還各具耐磨、耐腐蝕或易清潔的特性。

系統化的接地設計：安全能量的“泄放通道”

一個性能再優異的臺面，若沒有可靠接地，也形同虛設。防靜電工作臺的接地設計確保了靜電荷有“路”可去。

結構性接地：防靜電工作臺的鋼結構主體本身應通過金屬支架或專用導線與實驗室的獨立接地系統可靠連接，確保整個臺體處于零電位狀態。

專用接地接口：臺面邊緣或前方應設置多個易于識別的專用接地端子（如香蕉插孔），為操作人員的防靜電腕帶、以及可能使用的防靜電桌墊提供便捷、可靠的接入點。這是將人體靜電導入大地的關鍵環節。

接地連續性監測：對于要求極高的工位，可配置接地狀態監測器，實時監測腕帶與防靜電工作臺之間的連接是否有效，一旦斷開立即報警，防止因人員疏忽導致防護失效。

模塊化與集成性：構建安全高效的“微環境”

現代芯片實驗室的工藝復雜多變，要求防靜電工作臺不僅能防靜電，更要成為提升工作效率的平臺。

靈活的架構：采用模塊化設計的防靜電工作臺，可以根據具體任務需求，靈活選配和加裝各種組件，如工具掛桿、層板、抽屜柜、線纜管理系統等，保持臺面整潔有序，減少干擾。

專用的電源配置：集成專用的防靜電電源插座是必不可少的一環。這些插座同樣需要正確接地，并最好具備濾波功能，為測試儀器提供純凈、穩定的電力，避免電網中的浪涌噪聲通過電源線干擾精密芯片。

與周邊設備協同：防靜電工作臺的設計需考慮與防靜電工作椅、物料架、乃至局部高潔凈度要求的不銹鋼潔凈設備（如層流罩）形成無縫對接，共同構筑一個功能完備、安全統一的作業單元。

人體工程學與結構穩固性：長期可靠的“物理保障”

除了電氣性能，防靜電工作臺的物理屬性同樣關乎長期使用的安全與舒適。

穩固的結構：承重能力強、抗震動的穩固結構是基礎，可安全支撐昂貴的測試設備，并避免因晃動導致芯片移位或跌落。

人性化設計：臺面高度可調、邊角圓潤處理、符合人體工學的設計，能顯著降低操作人員的疲勞度，從而減少因疲勞操作失誤帶來的ESD風險。

綜上所述，一款專業的防靜電工作臺，是一個由精準臺面、可靠接地、模塊功能與穩固結構四要素深度融合的綜合性防護平臺。它既是全局防靜電環境的終端執行者，也是保護芯片在最高風險環節安全的“守護神”。在選擇時，絕不能僅將其視為一件獨立家具，而應評估其能否完美融入您的靜電防護體系，能否滿足特定的工藝需求。上海佰斯特電子工程有限公司提供的高性能防靜電工作臺，正是基于這種系統化思維而設計，旨在為您的核心操作區域構筑一道堅不可摧的安全防線，讓每一次精密操作都無后顧之憂。

本文由上海佰斯特電子工程有限公司原創發布，轉載請注明出處。如果您正在規劃或升級您的芯片半導體實驗室，歡迎聯系我們的專家團隊，為您提供免費的咨詢與規劃建議！

【版權聲明】：凡本網站所刊載的所有內容，署名來源為“佰斯特”或“POUSTO”的(包括但不限于文字、圖片、繪圖表格、版面設計)，未經授權和許可，任何單位和個人不得轉載、摘編或以其他任何形式使用。違反上述聲明者，本單位將依法追究其相關法律責任。

【版權合作】：如需使用帶有佰斯特和POUSTO自有版權作品，須與本單位協商合作并事先取得書面授權和許可。法務及版權合作聯系電話：021-61200133

佰斯特 POUSTO

上海市徐匯區凱旋路3500號華苑大廈1幢21層

86-021-61200133

在芯片制造的精密殿堂中，防靜電工作臺和員工防靜電裝備往往最受關注。然而，這些“終端”措施的有效性，完全依賴于一個更宏大、更基礎的系統——全局防靜電環境。這好比一棵大樹，枝葉（工作臺）的繁茂離不開根系（地基環境）的深穩。POUSTO認為，構建一個合格的芯片實驗室，必須從“天地墻”入手，打好以下三大基石，形成一個統一、連貫的靜電泄放通道。

基石一：防靜電地板系統——整個環境的“導電皮膚”

防靜電地板是靜電荷從產生點導向大地的第一站，是整個環境的基礎承載面。其作用遠非“鋪一層特殊材料”那么簡單，它是一個集材料科學、工程設計與施工工藝于一體的子系統。

材料與機理： 主流選擇包括防靜電PVC地板、環氧防靜電自流平地坪等。它們并非單純的導體，而是通過添加導電物質（如碳纖維），使其表面電阻率精準維持在10^6至10^9Ω之間。這個范圍能確保靜電荷被平穩、安全地釋放，既不會過快（產生電擊風險），也不會過慢（導致電荷積聚）。

系統完整性： 地板的鋪設必須保證整體導電連貫性，所有接縫處需妥善處理，并通過銅帶等方式與接地網絡可靠連接。任何一處的中斷都會成為靜電的“孤島”，埋下隱患。

耐久與維護： 實驗室環境可能涉及重型設備移動和化學試劑濺灑，因此地板還需具備足夠的耐磨、耐腐蝕性能，并需要定期清潔和維護以保持其防靜電性能的持久穩定。

基石二：獨立可靠的接地系統——靜電泄放的“高速公路”

如果地板是“省級公路”，那么接地系統就是連接所有道路并直通目的地的“高速公路網”。它是防靜電工程的“心臟”，為所有靜電荷提供唯一、低阻抗的最終去向。

“獨立”的重要性： 芯片實驗室的接地系統必須與建筑本身的防雷接地、電力系統接地分開，建立獨立的“電子設備接地系統”。這避免了大型設備啟停或雷電感應過程中產生的巨大電流波動和電勢差干擾，確保參考電位的絕對穩定。

等電位連接： 該系統的核心目標是實現“等電位”。通過網格狀或星型結構的接地干線，將防靜電地板、防靜電工作臺、防靜電設備外殼、風管、甚至金屬吊頂全部連接在一起，使整個空間內的所有金屬體處于相同電位。這樣，即使產生靜電，也因為無處存在電位差而不會發生放電現象。

檢測與驗證： 接地系統的電阻值需符合國家標準（通常要求小于4Ω），并且在實驗室生命周期內需定期檢測，確保其連接點無銹蝕、無松動，保證這條“高速公路”始終暢通無阻。

基石三：恒溫恒濕系統——從源頭抑制靜電的“生態調控器”

濕度是影響靜電產生的最關鍵環境因素。控制濕度是一種主動的、“治本”的防護策略。

作用原理： 空氣濕度增加時，物體表面會吸附一層極薄的水分子層，這層水膜能顯著提高材料的表面導電性，為靜電荷的泄漏提供通道，從而有效地抑制靜電電荷的積聚。干燥空氣（低濕度）則是靜電產生的“溫床”。

精準控制： 對于芯片實驗室，將相對濕度嚴格控制在45%-55%的范圍內是行業共識。此區間既能有效防靜電，又避免了濕度過高可能導致設備結露、金屬銹蝕或光刻膠受潮等問題。這需要高精度的中央空調與加濕/除濕系統來實現24小時不間斷的穩定控制。

數據記錄與監控： 溫濕度數據不僅需要實時顯示，更應進行連續記錄，形成可追溯的歷史數據。這對于分析產品良率波動、追溯潛在環境因素導致的失效至關重要，是質量管理體系的重要一環。

必須清晰地認識到，地板、接地、溫濕度這三大基石是一個有機整體，構成了芯片實驗室防靜電能力的“鐵三角”。 它們相互依存，缺一不可：沒有良好的接地，地板導走的電荷無處可去；沒有穩定的濕度控制，靜電荷的產生速度會遠超泄放能力。任何一環的薄弱，都會讓昂貴的終端防靜電設備（如防靜電工作臺）效果大打折扣。

因此，投資于全局環境控制，就是投資于整個防靜電體系的穩定性和可靠性。 這是在建設之初就必須進行頂層設計和嚴格施工的基礎工程，是決定芯片制造良率與產品可靠性的底層邏輯。上海佰斯特電子工程有限公司憑借在此領域的深厚經驗，致力于為客戶構建從基礎到終端、無縫銜接的一體化防靜電環境，為“中國芯”的制造筑牢最堅實的根基。

本文由上海佰斯特電子工程有限公司原創發布，轉載請注明出處。如果您正在規劃或升級您的芯片半導體實驗室，歡迎聯系我們的專家團隊，為您提供免費的咨詢與規劃建議！

【版權聲明】：凡本網站所刊載的所有內容，署名來源為“佰斯特”或“POUSTO”的(包括但不限于文字、圖片、繪圖表格、版面設計)，未經授權和許可，任何單位和個人不得轉載、摘編或以其他任何形式使用。違反上述聲明者，本單位將依法追究其相關法律責任。

【版權合作】：如需使用帶有佰斯特和POUSTO自有版權作品，須與本單位協商合作并事先取得書面授權和許可。法務及版權合作聯系電話：021-61200133

佰斯特 POUSTO

上海市徐匯區凱旋路3500號華苑大廈1幢21層

86-021-61200133

在萬眾矚目的中國芯片產業崛起之路上，我們關注光刻機的精度、材料的純度，卻容易忽略一個隱匿于微觀世界、威力卻足以摧毀巨大投入的“隱形殺手”——靜電放電（ESD）。對于內部結構已精細至納米級的現代芯片而言，一次人體幾乎無法感知的靜電釋放，就可能讓數百億個晶體管中的一部分瞬間失效。POUSTO將分點深入論述，為何靜電防護是芯片制造不可逾越的安全底線。

極致的精密，帶來極致的脆弱

一顆采用先進制程的芯片，其內部可以集成超過數百億個晶體管，這些晶體管之間的連接線路寬度僅相當于人類發絲直徑的萬分之一。這種極致的精密化，是芯片實現強大算力的基礎，但也使其物理強度變得異常脆弱。當帶有靜電荷的物體（如人體、工具）靠近或接觸芯片時，所形成的靜電電場強度可能高達每厘米數萬伏，足以直接擊穿這些納米級的氧化層或金屬線路，造成永久性的物理損傷。可以說，芯片的性能越強大，其對靜電的敏感度就越高。

難以感知的能量，造成不可逆的損傷

靜電的威脅在于其隱蔽性。人體通常需要感受到3000伏以上的靜電放電，而許多精密芯片所能承受的靜電電壓閾值卻低于100伏，甚至僅為10伏。這意味著，操作員在毫無察覺的情況下，其身體所攜帶的靜電就可能已經遠超芯片的承受極限。這種放電過程可能在納秒內完成，能量瞬間注入芯片內部，導致金屬熔融、氧化層擊穿或電路短路。這種損傷是微觀且不可逆的，一旦發生，芯片即告報廢。

隱性與顯性損傷：更致命的潛在威脅

靜電放電造成的后果并非總是立即顯現，這使其危害性倍增。它主要分為兩種類型：

顯性損傷（Catastrophic Failure）： 即芯片被徹底損壞，功能完全喪失。這類問題能在生產測試環節中被發現，雖然導致廢品，直接造成經濟損失，但至少避免了有缺陷的產品流入市場。

隱性損傷（Latent Defect）： 這是更具破壞性的情況。靜電放電可能只對芯片造成輕微損傷，使其性能參數“帶傷工作”，在初期測試中一切正常。然而，這種潛在的傷害會削弱芯片的壽命和穩定性，在產品交付給終端客戶，經過數周或數月的使用后，問題才突然爆發，導致系統故障。隱性損傷不僅帶來巨大的售后維修成本和品牌信譽損失，其追溯和定位也極其困難，危害深遠。

全流程的潛伏風險

靜電威脅貫穿于芯片的整個生命周期——從硅片制造、封裝測試、到板卡裝配、直至整機生產。任何一個環節的防護疏漏，都可能導致前功盡棄。在干燥環境中移動、摩擦、包裝、搬運等任何動作都可能產生靜電，使得芯片在到達最終用戶手中之前，始終暴露在ESD風險之下。因此，靜電防護不是一個點的問題，而是一個需要全程覆蓋、系統管理的面的問題。

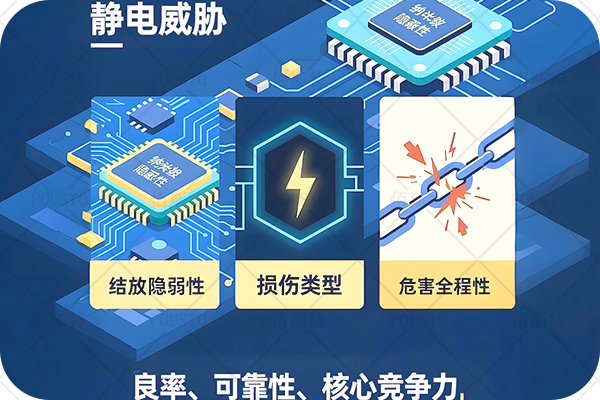

綜上所述，靜電對于芯片產業而言，絕非可以掉以輕心的普通現象，而是一個必須用系統工程去應對的“頭號公敵”。 其威脅源于芯片自身納米級結構的脆弱性、靜電釋放的隱蔽性、以及損傷類型的潛在性和危害的全程性。在芯片技術不斷向更小納米節點邁進的今天，對靜電的管控能力，直接關系到產品的良率、可靠性和企業的核心競爭力。樹立對靜電“零容忍”的深刻認知，是構建高標準芯片制造環境的第一步，也是守護每一顆“中國芯”成功誕生的首要前提。 上海佰斯特電子工程有限公司深知于此，致力于為行業提供從意識到裝備的全方位防靜電解決方案，共同筑牢這道至關重要的安全防線。
